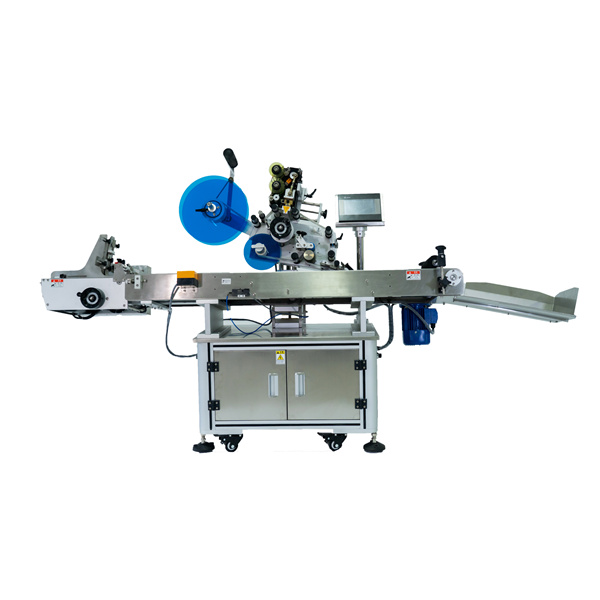

Хөнгөн цагаан материал өөрөө наалддаг шошгоны машин Гурван шошгоны хажуугийн систем

Бүтээгдэхүүний дэлгэрэнгүй танилцуулга

Төхөөрөмжийн давуу талууд:	Servo Motors	Зүйл:	Гурван шошготой
Шошгоны дотоод диаметр:	76.2мм	Шошгоны гаднах диаметр:	400мм
Үндсэн материал:	Хөнгөн цагаан	Нэмэгдсэн функц:	Шошго

Хөнгөн цагаан материал өөрөө наалддаг шошгоны машин Гурван шошгоны хажуугийн систем

Онцлог шинж чанарууд

1, алхам буюу servo моторын систем.

2, шүүрч авах загвар, шошгоны хүчдэлийг илүү тогтвортой болгож, шошгоны нарийвчлалыг сайжруулахад хялбар болгодог.

3, Нарийвчилсан өнгөт хүний машины интерфейсийн хяналтын систем.

4, Герман Siemens PLC хяналт, өндөр найдвартай байдал.

5, ашигласан Герман, Японы индукторууд.

6, Машины бүтэц нь энгийн, авсаархан, ажиллуулах, засвар үйлчилгээ хийхэд хялбар байдаг.

7, Тууз бичгийн машин нэмэх, эсвэл дулаан дамжуулах машин, автомат илгээх лонх онгойлгох боломжтой (заавал биш).

8, дугуй шилний хүзүү, урд, арын шошгонд тохирно.

9, хэлбэржүүлэх механизмын тусгай загвар, нарийвчлалтай шошгонд хүрэхийн тулд объектод нарийвчлалтай байрлалыг баталгаажуулна.

10, Тусгай шилнүүд дээр нугалсан дээд шошгыг нэмж хийж дуусгах боломжтой. 11, Шошготой холбоотой зарим асуудал, ажиллуулах, хугарах зэрэг нь жолоодлогын гол ба булны хоорондох даралтыг тохируулж болох тул чиглэлийг дур мэдэн тохируулж болно. энгийн уян хатан даралтаас илүү.

12, шошгоны толгой нь давхар шахалтын булны бүтцийг ашигладаг бөгөөд шошгоны цаасны хурцадмал байдлыг хангаж, арын цаас зүсэж гэмтсэний улмаас шошго тасрахаас сэргийлж, огтлолын хэлбэртэй шүүрч авах нь хурцадмал байдлыг илүү тэнцвэртэй болгодог.

Тодорхойлолт

1, боловсорч гүйцсэн технологийн PLC хяналтын системийг машинаар нэвтрүүлэх, ингэснээр бүхэл бүтэн тогтвортой, өндөр хурдтай ажиллах

2, мэдрэгчтэй дэлгэцийн удирдлага ашиглан үйлдлийн систем, энгийн, практик, үр ашигтай

3, хэвлэх код машины дэвшилтэт технологи, ингэснээр бичээс нь ойлгомжтой, хурдан, тогтвортой болно

4, Эрвээхэйний боловсруулсан гурван хэмжээст станц, шошгоны өнцгийг тохируулж, тусдаа шилэнд дасан зохицох боломжтой.

5, шураг дарах, өндөр нарийвчлалтай

6, синхрончлолын гинжин агентлагууд, тогтвортой, нарийвчлалтай шалгалт тохируулга хийх

7, тунгалаг шошгыг хөөсгүйгээр шошголох, өөрөө наалддаг шошготой, үрчлээгүй байх

8, хэрэглээний өргөн цар хүрээ, олон функцтэй машин, өндөр дасан зохицох чадвартай

9, Машины төрөл нь тусгай байгууламжийг суурилуулж, хүзүүний шошготой боолт, дөрвөлжин, хавтгай лонхны урд ба арын шошгыг нэг төгсгөлд хийж гүйцэтгэдэг. 10, Шинэ хэлбэрийн доромжилсон толгойтой найман хэмжээсийн тохируулга, тусгай өнцөгт бүтээгдэхүүний хувьд зөвхөн өнцөг, хялбар ажиллагаа, тохь тухыг тохируулах хэрэгтэй.

11, Манай машин механизмууд нь алдартай үйлдвэрээс гаргадаг серво моторыг ашигладаг байсан бөгөөд хаалттай хүрдний хяналтыг хэрэгжүүлж, ерөнхий гишгүүрийн мотороос зайлсхийх боломжтой. ”Өндөр нарийвчлалтай байлгахын тулд энэ бүхнийг үнэмлэхүй утга кодлогчоор бүтээсэн сохор үзэгдэл, өндөр нарийвчлалтай дэд хэсэг.

Техникийн үзүүлэлт

Үйлдвэрлэлийн хурд	250BS / мин
Шошгоны нарийвчлал	± 1мм
Хамгийн их өргөн	Хүзүүний шошго 125 мм урд арын шошго 195 мм
Лонхны диаметр	Зузаан≥30мм Өндөр≤500мм
Дотор диаметр	76.2мм
Гаднах диаметр	400мм
Тойм хэмжээ	L4080 W1200 × 1600mm
Жин	650 кг
Эрчим хүчийг ашиглах	380V / 220V 50Hz 6500W

Бусад

1, 20 багц ажлын санах ой бүхий мэдрэгчтэй дэлгэцийн хяналтын систем

2, Шошгоны хурд нь 250BPM хүртэл (шошгоны уртын дагуу)

3, Энгийн шууд дамжуулагч операторын хяналт

4, Гурван талт шошгонд зориулсан тусгай загвар, мөн атираат шошго нэмсэн.

5, Шийдвэрлэхэд хялбар дэлгэц дээрх асуудлын тодорхойлолт

6, Ихэнх материалыг хөнгөн цагаанаар хийдэг бөгөөд бага нь зэвэрдэггүй хүрээтэй байдаг

7, Хүрээний загварыг нээлттэй, тохируулах, шошгыг өөрчлөхөд хялбар

8, Servo мотортой хувьсах хурд

9, Шошгыг тоолох тооллыг (олон тооны шошгыг нарийн ажиллуулахын тулд) Автоматаар унтраах

10, Тамгалах кодлох төхөөрөмж хавсаргав

Давуу тал

1, Ихэнх бүрэлдэхүүн хэсгүүдийг хөнгөн цагаанаар хийдэг, жинг багасгаж, тээврийн төлбөрийг бууруулдаг.

2, Үйлдвэрлэлийн хамгийн дээд хурд нь ойролцоогоор 250BS / мин, шошгоны нарийвчлал ± 1мм.

3, Машины хэрэглээний хүч, хэмжээ, жинг өөрчилсөн.

4, Машиныг өдөр тутмын хими, хүнсний үйлдвэрт ашигладаг,

5, Хүзүүний шошгоны хамгийн их өргөн нь 125мм, арын шошго нь 195мм.

6, Зузаан шилний диаметр нь 30 мм-ээс их эсвэл тэнцүү, өндөр нь 500 мм-ээс бага эсвэл тэнцүү,

7, шошгоны дотоод диаметр нь 76.2мм, хамгийн их гаднах диаметр нь 400мм байна.

Лонхны дээж

Шошго: өөрөө наалддаг наалт шошгоны машин, өөрөө наалддаг шошго
