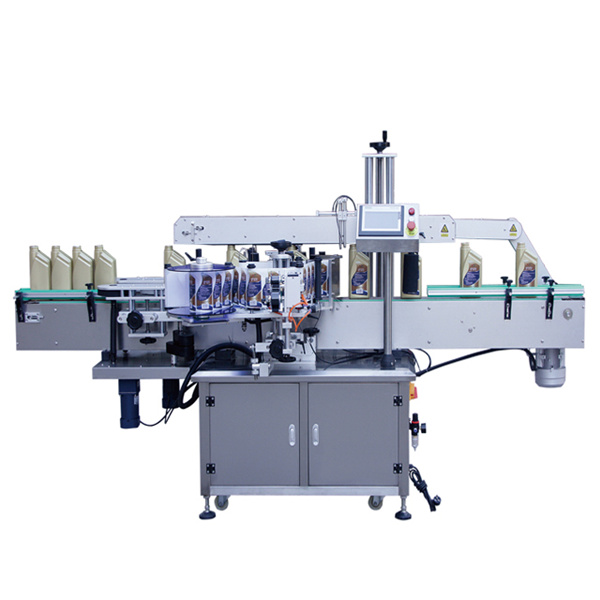

Урд болон хүзүүг хийх автомат наалдамхай шилэн лонх шошголох машин

Бүтээгдэхүүний дэлгэрэнгүй танилцуулга

Материалын бүтээгдэхүүн:	Ихэнх хөнгөн цагаан ба зэвэрдэггүй ган	Газар:	Хятад, Шанхай
Лонхны хэрэглээ:	Хуванцар, шилэн	Хурд:	250BS / мин
Нарийвчлал:	1мм	Эрчим хүч:	6500W

Урд болон хүзүүг хийх автомат наалдамхай шилэн лонх шошголох машин

Програм

Энэхүү машин нь хавтгай лонх, дөрвөлжин лонх, дугуй шилтэй ижил тал, хоёр шошготой шошготой, нэг талдаа давхар шошгоны шошгоны машин юм.

Өөр хэмжээтэй лонхонд хурдан шилжиж болно, хамтран ажиллахад хялбар, эмх цэгцтэй, цэвэрхэн, угаахад хялбар

Өдөр тутмын химийн бодис, газрын тос, машины тос, цэвэрлэгээний хэрэгсэл, хоол хүнс, ундаа, эм зүй гэх мэт ижил хажуугийн шошготой хоёр шошготой бүх салбарт тохиромжтой.

Шинэ загварын шошгоны толгой: шинэ үзэл баримтлалын VKPAK патентын загварыг ашиглан, хатуу чанга болгох, олон хэмжээст тохируулга хийх

Тээврийн салбар: Тайванийн импортын хувьсах гүйдлийн хөдөлгүүр 1500W, Danfoss давтамж хувиргагч хурдыг тохируулна

Лонхны байгууллага: SS-д зураас шалгах хөндлөвчийг тохируулсан давхар координат.

Лонх хуваах байгууллага: Panasonic Motor, хөдөлгүүрийн хурдыг хянах давтамж.

Патент синхрон гинжийг засах шинэ загварын байгууллага: Панасоник мотор, давтамж хувиргагч нь конвейертэй синхрон хурдыг тохируулдаг. (конус шилийг засах, бат бөх болгох, өргөн хүрээний шилэнд тохирсон тусгайлан өргөн костюм)

Топ туузан эзэмшигч Дарах байгууламж: конвейерын байгууламжтай синхрончлогдсон спираль налуу араатай дамжуулалт

Scratch label байгууллага: хөвөн хавар ган хавтан хослол, Teflon нөхөөс.

Даралт шошгоны байгууллага 1: Эрчим хүчний бус холимог, янз бүрийн хэмжээтэй шошгыг байрлуулахын тулд хурдан арилгадаг.

Том резинэн өнхрөх байгууллага: 70% -ийн хатуулаг бүхий том резинэн өнхрөх байгууламж, хөдөлгүүрийн удирдлага ашиглана

Машины дизайн нь боломжийн хүчтэй хатуулаг юм

Техникийн үзүүлэлт

Үйлдвэрлэлийн хурд	250BS / мин
Шошгоны нарийвчлал	± 1мм
Хамгийн их өргөн	Хүзүүний шошго 125 мм урд арын шошго 195 мм
Лонхны диаметр	Зузаан≥30мм Өндөр≤500мм
Дотор диаметр	76.2мм
Гаднах диаметр	400мм
Тойм хэмжээ	L4080 W1200 × 1600mm
Жин	650 кг
Эрчим хүчийг ашиглах	380V / 220V 50Hz 6500W

VK-675G шошгоны машин ба бусадтай харьцуулсан гүйцэтгэлийн харьцуулалт

1) Шошголох машин нь хэт жижиг инерцийн servo мотор ашигладаг боловч ихэнх шошголох машин нь stepper моторыг ашигладаг

2) Ерөнхий SCM гэхээсээ илүү PLC удирдлагатай машин

3) Машины HMI нь зүгээр л харуулахаас илүү тоон удирдлагын бодит мэдрэмж юм

Тээврийн салбар: импортын хувьсах гүйдлийн хөдөлгүүр, Давтамжийн хөрвүүлэгчийн хурдны зохицуулалт

Хэт өндөр хүчдэлийн хувьсах гүйдлийн хөдөлгүүр, том багтаамжтай инвертер, шилийг илгээх хурд илүү тогтвортой бөгөөд энэ нь шошгоны нарийвчлалыг сайжруулахад туслах болно

Машины шошгоны процесст хэмжсэн объектын оптик шилжүүлэгчийн байрлалыг тэг хоцрогдол болгон тохируулах боломжтой тул машин тэг давирхайтай тэмдэглэгээг хийж, үйлдвэрлэлийн хурдыг ихээхэн сайжруулж чаддаг. Оптоэлектроник шилжүүлэгчийг хэмжиж, хойшлуулсан хяналтыг ашигласан, өөрөөр хэлбэл Оптоэлектроник шилжүүлэгчийг хэмжихэд дохио өгөхөд систем шошгыг хойшлуулдаг боловч хэрэв энэ явцад системийн хүчдэл өөрчлөгдөж эсвэл ачааллын дамжуулагч өөрчлөгдөж байвал шошгоны байрлал Илүү их хазайлттай байх болно

шошголох байгууллага

Шошголох машины толгойн найман зайны тохируулга, өнцгийг чөлөөтэй тохируулж, янз бүрийн хэцүү, ил тод шошгыг наахад хялбар; өндөр уян хатан хөвөн хусах төхөөрөмж, хүчдэлгүй дугуй шахмал, агаар хөөсгүй байх; машины механик бүтэц нь сайжруулсан хатуу загвар, энгийн, өгөөмөр, тогтвортой байдлыг ашигладаг.
