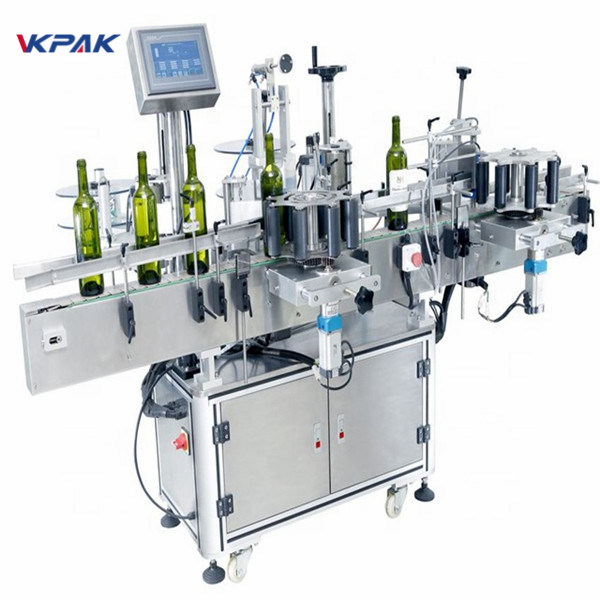

Улаан дарс PLC хянах зориулалттай олон зориулалттай саваа дугуй лонх шошголох машин

Бүтээгдэхүүний дэлгэрэнгүй танилцуулга

Төрөл:	Улаан дарс автоматаар үйлдвэрлэх зориулалттай өндөр хурдны олон зориулалттай саваа дугуй лонх шошголох машин	Шошгоны хурд:	60-200 ширхэг / мин
Материал:	Зэвэрдэггүй ган	Загвар:	JHBS мини лонхны шошголох машин
Лонхны төрөл:	Автомат дугуй лонх шошгоны сав	Өргөдөл:	Бүх төрлийн ердийн ба жигд бус савны хувьд

улаан дарсны автомат зориулалттай өндөр хурдны олон зориулалттай саваа дугуй лонх шошголох машин

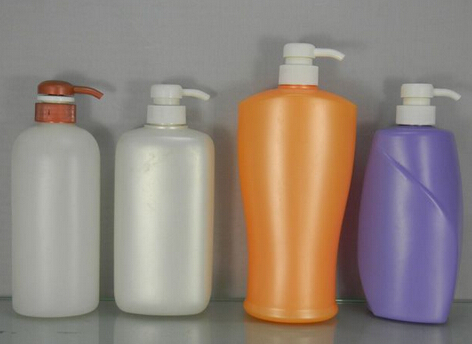

Улаан дарсны автомат зориулалттай өндөр хурдны олон зориулалттай саваа дугуй лонх шошголох машин нь бүх төрлийн ердийн ба ердийн сав, хавтгай гадаргуу эсвэл дугуй шилэнд тохиромжтой, ялангуяа хавтгай гадаргуу, квадрат контейнер хийхэд тохиромжтой.

Онцлог шинж чанарууд:

Үйл ажиллагаа	PLC хяналтын систем нь шошгоны машиныг ажиллуулахад хялбар болгодог
Материал	Шошголох машины үндсэн хэсэг нь SUS304 зэвэрдэггүй гангаар хийгдсэн
Тохиргоо	Манай шошгоны машинууд нь Япон, Герман, Америк, Солонгос эсвэл Тайванийн алдартай сэлбэг хэрэгслийг ашигладаг
Уян хатан байдал	Үйлчлүүлэгч принтер болон кодын машин нэмж сонгох боломжтой. converyer-тэй холбогдох боломжтой эсэхийг сонгож болно.

Бидний үйлчилгээ

♦. Тодорхой шошгоны шаардлагын дагуу танд мэргэжлийн шошгоны уусмалыг санал болгож байна.

♦. Захиалга хийсний дараа танд өндөр чанарын шошгоны машин нийлүүлнэ.

♦. Таны хэрэгцээг хангахын тулд хүргэх хугацааг богино болгохыг хичээ.

♦. Манай машиныг хүлээн авсны дараа танд насан туршийн үнэгүй техникийн дэмжлэг үзүүлэх.

Техникийн үзүүлэлтүүд:

Нэр	улаан дарсны автомат зориулалттай өндөр хурдны олон зориулалттай саваа дугуй лонх шошголох машин
Шошгоны хурд	60-350ш / мин
Объектын өндөр	30-350мм
Объектын зузаан	20-120мм
Шошгоны өндөр	5-180мм
Шошгын урт	25-300мм
Диаметр дотор шошгоны галзуу	76мм
Гаднах диаметр бүхий шошгоны галзуу	420мм
Шошгоны нарийвчлал	± 1мм
Цахилгаан хангамж	220V 50 / 60HZ 3.5KW
Хэвлэгчийн хийн хэрэглээ	5кг / м2 (кодлох машин нэмбэл)
Шошголох машины хэмжээ	2800 (L) × 1650 (W) × 1500 (H) мм
Шошголох машины жин	180 кг

Сав баглаа боодол, хүргэлт

• Боомт: Шанхай
• Сав баглаа боодлын дэлгэрэнгүй: модон хайрцаг экспортлох сав баглаа боодол
• Хүргэлтийн дэлгэрэнгүй: Ихэвчлэн төлбөрийг хүлээн авснаас хойш 12-15 хоногийн дараа

Шошго: лонхны шошго түрхэгч машин, шилэн лонх шошголох машин
