Бүтээгдэхүүний дэлгэрэнгүй танилцуулга
Машины хэмжээ: | 2800 (L) × 1450 (W) × 1360 (H) мм | Объектын өндөр: | 30-280мм |
---|---|---|---|
Объектын зузаан: | 20-200 мм | Шошгоны өндөр: | 5-150мм |
Шошгоны урт: | 25-300мм | Шошгоны нарийвчлал: | ± 1мм |
Шошго өнхрөх: | Картон төвтэй | Шошгоны хурд: | 60-200 ширхэг / мин |
Үндсэн хөрвүүлэгч: | АЮУЛГҮЙ | Servo шошгоны мотор: | ДЕЛТА |
Туузан дамжуулагч мотор: | HY | Мотор ярьсан: | GPG |

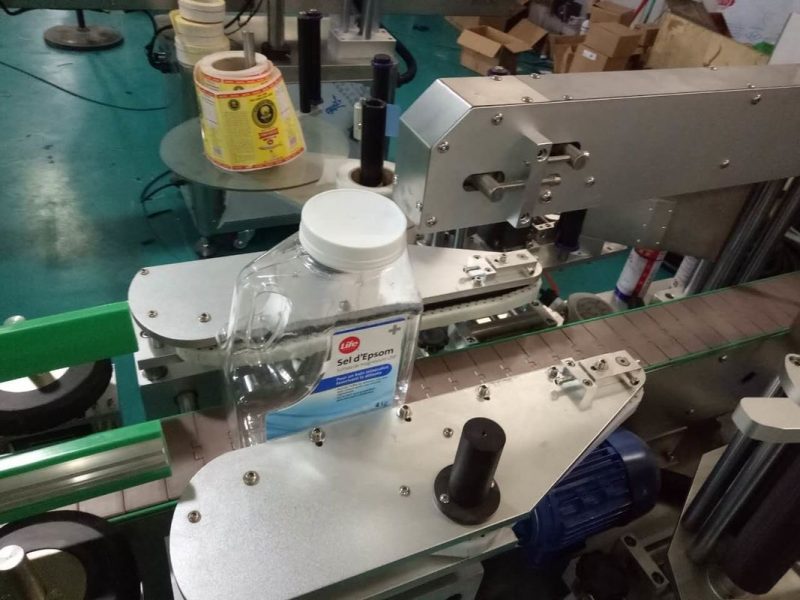

SUS304 шүүгээтэй дөрвөлжин лонхонд зориулагдсан хувийн арчилгааны бүтээгдэхүүн бүхий хоёр талт наалт шошгоны машин
Онцлог шинж чанарууд:
1. Шошгоны нарийвчлал өндөр, шошгоны толгойн сүүл нь орон нутгийн холболтыг + / - 0.5 мм холбодог
2. Машиныг нэмэлт, хатуужуулсан шилэн эсвэл нийлэг аюулгүйн шүүгээгээр хангах боломжтой. Бүх үндсэн шинж чанаруудыг одоогийн ЗАХ ЗЭЭЛИЙН хэрэгцээнд нийцүүлэхийн тулд стандарт тоноглолоор шаарддаг машинууд нь зардал, цаг хугацаа хэмнэдэг.
3. Лонхыг гарын авлагын дагуу чиглүүлэлтийн хэсэгт байрлуулж засах;
4. Энэхүү хямд төсөр аппликейшн нь найдвартай, үйлдвэрлэлийн зориулалттай, шошгоны системийг ажиллуулахад маш хялбар байдаг. Түүний дизайн, үйл ажиллагаа нь 30 гаруй жилийн турш шошгоны диспансерийн туршлагыг ашигладаг.
Техникийн параметр:
Төрөл | Шошголох машин |
Нөхцөл байдал | Шинэ |
Савлах төрөл | Кейс |
Сав баглаа боодлын материал | Мод |
Автомат зэрэг | Автомат |
Жолоодлогын төрөл | Цахилгаан |
Цахилгаан хангамж | 220V 3.5KW 50 / 60HZ |
Машины хэмжээ | 2800 (L) × 1650 (W) × 1500 (H) мм |
Хурд | 60-350ш / мин (материал ба шошготой холбоотой) |
Объектын өндөр | 30-350мм |
Объектын диаметр | 20-120мм |
Шошгоны өндөр | 5-180мм |
Шошгын урт | 25-300мм |
Шошгоны нарийвчлал | ± 1мм (лонх ба шошгын алдааг оруулаагүй) |
Үйлчлүүлэгчдийн шошгоны хурд, нарийвчлалын өндөр шаардлагын дагуу янз бүрийн төрлийн шошго модулийг сонгох боломжтой. |
Тохиргоо:
Үгүй | хэсэг | брэнд | тоо хэмжээ |
1 | PLC | MITSUBISHI (Япон) | 1 |
2 | Үндсэн хөрвүүлэгч | DANFOSS (Дани) | 1 |
3 | Лонхыг тусгаарлах давтамжийн хөрвүүлэгч | Дельта (Тайвань) | 1 |
4 | ХМИ | WEINVIEW (Тайвань) | 1 |

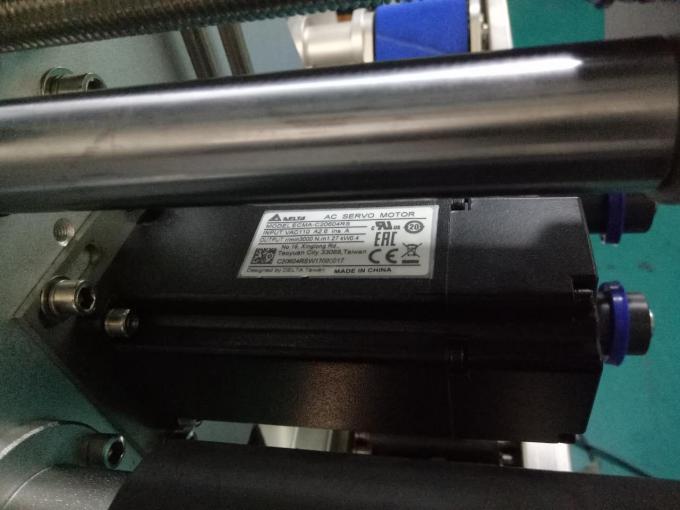

5 | Servo шошго мотор | Дельта (Тайвань) | 2 |
6 | Servo шошготой моторт жолооч | Дельта (Тайвань) | 2 |
7 | Туузан дамжуулагч | HY (Тайвань) | 1 |
8 | Туузан дамжуулагч хөдөлгүүрийн хурдны хайрцаг | HY (Тайвань) | 1 |

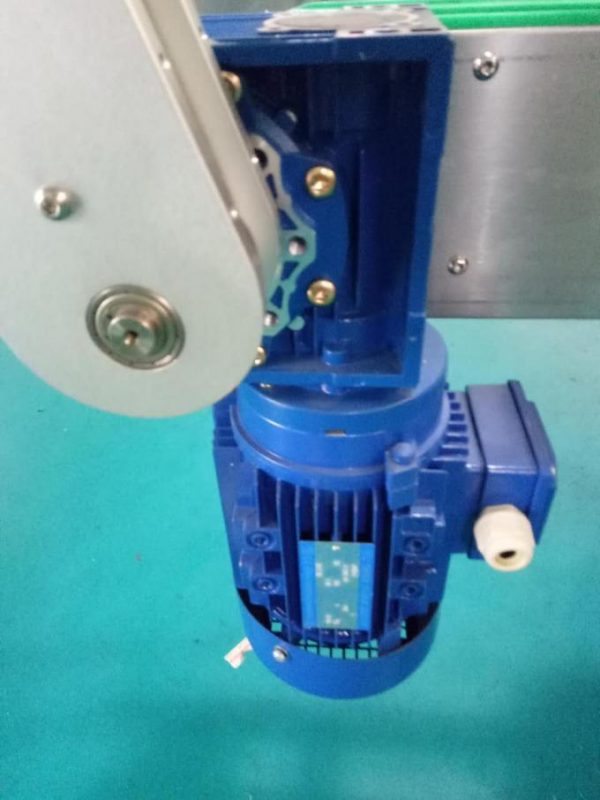

9 | Мотор ярьсан | GPG (Тайвань) | 1 |
10 | Хөдөлгүүрийн хурдны хайрцгийг ярьсан | GPG (Тайвань) | 1 |
11 | Лонх тусгаарлах мотор | GPG (Тайвань) | 2 |
12 | Хөдөлгүүрийн араатай хайрцаг | GPG (Тайвань) | 2 |
13 | объект илрүүлэх шидэт нүд | ОМРОН (Япон) | 1 |
14 | оптик шилэн | ОМРОН (Япон) | 1 |
15 | Нунтаг | Дельта (Тайвань) | 1 |
16 | Шошго байхгүй шидэт нүд | ОМРОН (Япон) | 2 |
17 | Шошгон дээр гарах нь шидэт нүдийг илрүүлдэг | LEUZE (Герман) | 2 |

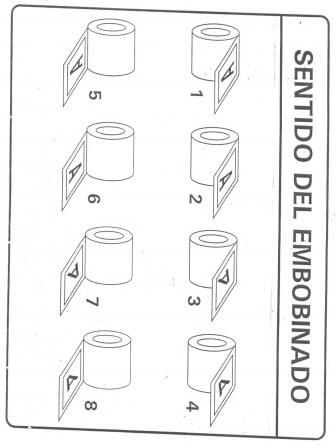

шошгоны чиглэл:
1. кодлох машин бүхий шошгоны машины хоёр тал
Кодлох машингүйгээр шошголох чиглэл нь цагийн зүүний дагуу байна.
Кодлох машинаар шошголох чиглэл нь цагийн зүүний эсрэг байна.
Хоёр шошгоны толгойтой шошгоны машины хоёр тал байна. Тэд урд, хойно наалддаг.
Диаграм нь belolow шиг байна.
Шошго: лонхны наалт шошголох машин, шошгоны автомат хэрэглээний машин
