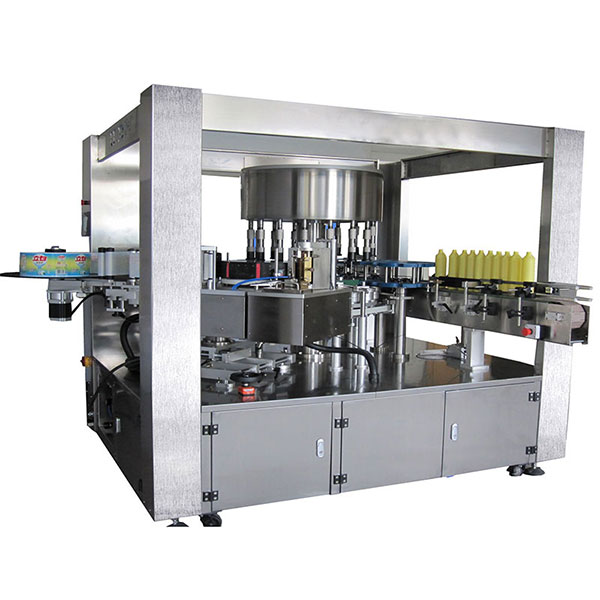

Авто өөрөө наалддаг нэг талын эргэлтэт шошгоны машин Өндөр хурдны 15000B / H

Бүтээгдэхүүний дэлгэрэнгүй танилцуулга

Шошгоны цаасан судлын дотоод диаметр:	76.2мм	Гадаад диаметр:	330мм
Шошгоны хүчин чадал:	50м / мин	Шошгоны нарийвчлал:	± 1мм
Шошгоны төрөл:	Ротари ба өндөр хурд	Шошго мэдрэгч:	Magic Eye

Автомат өөрөө наалддаг нэг тал Ротари шошгоны машин 15000B / H

Програм

1. Том хэмжээтэй нэг хэмжээтэй лонхны хувьд.

2. Нэг лонхны нэг талын шошго

3. Хурд 15000B / H

4. 15 багц бүхий нэг багц шошгоны толгой

Техникийн үзүүлэлт

Цахилгаан хангамж	AC380V 50Hz 5.5KW
Шошгоны нарийвчлал	± 1мм
Хамгийн дээд өндрийг шошголох	195мм
Шошгоны хүчин чадал	50м / мин
Лонхны диаметр	өндөр≥30мм Өндөр≤500мм
Цаасан голын дотоод диаметрийг тэмдэглэнэ	76.2мм
Гадаад диаметрийг тэмдэглэнэ	330мм
Ерөнхий хэмжилт	L1740 × W2020 × H2100mm
Жин	Захиалгат

Ротари шошгоны машин шинж чанар

1) шошготой лонхны нэвтрэх шураг тусдаа лонхны салбарыг turnbtalbe хүртэл ажиллуулна

2) лонх хөдөлгүүрт шилжсэний дараа лонхны толгойг дарахад автомат эргэлт

3) хаврын хүчний үйлчлэлээр лонхны байрлал бүхий ховилыг лонхны суурийн доод хэсэгт байрлуулна.
Бөглөх үүр, гацсан үүрний шилийг эргүүлэхээ больсон, гулсах даралтын савны дээд хэсэг ба лонхны таг. (Бүтээгдэхүүний байрлалыг тодорхойлоход)

4) Лонхны шошгоны байрлал нь бөмбөрцөг хэлбэртэй тул шилний хагас цэгийн эхлэх цэгийг наахыг хүсвэл шошго хүргэх цэгээс гарч, эхлээд вакуум бөмбөрийг сорно.

Вакуум бөмбөр ба үндсэн хүрдний ажиллагаа нь нэг байрлалтай, дараа нь харгалзах байрлал руу шилжсэн шошготой вакуум бөмбөр, шошгоны дунд хэсэг, хамгийн өндөр цэгийг наалддаг, лонхны урьдчилсан шошгоны үйлдэл

5) Лонх дараагийн станц руу үргэлжлүүлэн гүйх үед шошгоны хөвөн өнхрүүшийг даралтын шошгоны үйлдэл дээр дарахад өнхрөх хөдөлгөөний даралт нь сэлгэн хавтгайтай холбоо барина, ингэснээр шошгыг дарах хүч эргэн тойронд тархана. , эдгээр шошго нь жигд хэв гажилт, бүрэн шошго байж болно.

6) шошготой лонхыг од дугуйны хөтөч дор конвейер руу илгээнэ

7) шошгоны бүрэн процесс нь тасралтгүй ажиллагаатай бөгөөд шил нь тогтмол хурдтай ажилладаг тул өндөр хурдны шошгыг ойлгож чаддаг.

3. автоматаар дээшлэх, доошлох функцууд: Микрокомпьютерийг автоматаар дээшлүүлж, бууруулж тохируулах, үйлдвэрлэлийн тохируулгад ашигладаг Германы SEW хөдөлгүүрийн хяналтыг нэвтрүүлэх.

Онцгой Зааварчилгаа

1) байршил тогтоох бүтээгдэхүүний хувьд анхаарах зүйл: шилний доод хэсэгт байрлалтай нүх гаргах хэрэгтэй.
Гаднахаас хамаарч лонхны ёроолд байрлах үүр нь маш чухал бөгөөд илүү гүнзгий биш тэгш байдал юм

2) Лонхны хэлбэрээс хамаарч янз бүрийн лонхны төрлийг өөрчлөх, сэлбэг хэрэгслийг өөрчлөх, үнийн талаар хэлэлцэх шаардлагатай.
(дараах байдлаар солих: лонх тэжээх хашаа, лонх тэжээх од дугуй, дунд гарын самбар, лонхны суурь, шилний гарч ирэх од дугуй)

Шошго: эргэлдэгч шошго, наалдамхай шошгоны машин
