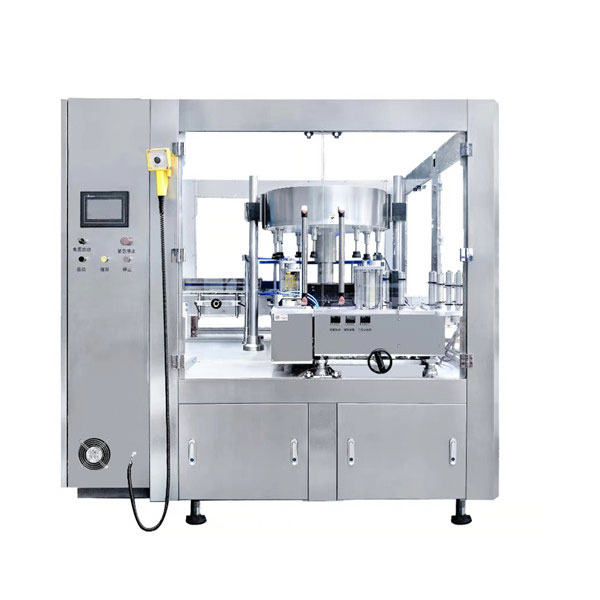

Дугуй шилэн лонх эргэлдэх наалт шошгоны машин минутанд 200 шил

Бүтээгдэхүүний дэлгэрэнгүй танилцуулга

Шошгоны цаасан судлын дотоод диаметр:	76.2мм	Гадаад диаметр:	330мм
Шошгоны хүчин чадал:	50м / мин	Шошгоны нарийвчлал:	± 1мм
Шошгоны төрөл:	Ротари ба өндөр хурд	Шошго мэдрэгч:	Magic Eye

Нэг удаагийн дотор 3 шошго, минутанд 200 лонх багтаамжтай дугуй шилэн лонх шошголох машин

Програм

1. Том хэмжээтэй нэг хэмжээтэй лонхны хувьд.

2. Гурван шошготой нэг шил

3. 12000B / H хурдтай, урд ба арын, хүзүүний шошготой

4. 15 станцтай гурван багц шошгоны толгой

Техникийн үзүүлэлт

Цахилгаан хангамж	AC380V 50Hz 5.5KW
Шошгоны нарийвчлал	± 1мм
Хамгийн дээд өндрийг шошголох	195мм
Шошгоны хүчин чадал	50м / мин
Лонхны диаметр	өндөр≥30мм Өндөр≤500мм
Цаасан голын дотоод диаметрийг тэмдэглэнэ	76.2мм
Гадаад диаметрийг тэмдэглэнэ	330мм
Ерөнхий хэмжилт	L1740 × W3020 × H2100mm
Жин	Захиалгат

Ротари шошгоны машин шинж чанар

1) Шошготой лонхны нэвтрэх шураг тусдаа лонхны салбарыг turnbtalbe хүртэл ажиллуулдаг

2) Лонх хөдөлгүүрт шилжсэний дараа лонхны толгойг жолоодож дарахад автомат эргэлт хийнэ

3) Лаазны суурийн доод хэсэгт хаврын хүчний үйлчлэлээр бэхэлгээний хонгилоор дамжуулж лонхны байрлалтын ховил, байршил тогтоох, гацсан үүрний лонх эргэлдэхээ больсон үед гулсах даралтын дээд хэсэг дээшлэх болно. лонх ба лонхны таг. (бүтээгдэхүүний байршилд зориулагдсан)

4) Лонхны шошгоны байрлал нь бөмбөрцөг хэлбэртэй тул шилний хагас цэгийн эхлэх цэгийг наахыг хүсвэл шошго хүргэх цэгээс гарч, эхлээд вакуум бөмбөрийг сорно.

Вакуум бөмбөр ба үндсэн хүрдний ажиллагаа нь нэг байрлалтай, дараа нь харгалзах байрлал руу шилжсэн шошготой вакуум бөмбөр, шошгоны дунд хэсэг, хамгийн өндөр цэгийг наалддаг, лонхны урьдчилсан шошгоны үйлдэл

5) Лонх дараагийн станц руу үргэлжлүүлэн гүйх үед шошгоны хөвөн өнхрүүшийг даралтын шошгоны үйлдэл дээр дарахад өнхрөх хөдөлгөөний даралт нь сэлгэн хавтгайтай холбоо барина, ингэснээр шошгыг дарах хүч эргэн тойронд тархана. , эдгээр шошго нь жигд хэв гажилт, бүрэн шошго байж болно.

6) шошготой лонхыг од дугуйны хөтөч дор конвейер руу илгээнэ

7) шошгоны бүрэн процесс нь тасралтгүй ажиллагаатай бөгөөд шил нь тогтмол хурдтай ажилладаг тул өндөр хурдны шошгыг ойлгож чаддаг.

3. автоматаар дээшлэх, доошлох функцууд: Микрокомпьютерийг автоматаар дээшлүүлж, бууруулж тохируулах, үйлдвэрлэлийн тохируулгад ашигладаг Германы SEW хөдөлгүүрийн хяналтыг нэвтрүүлэх.

Онцгой Зааварчилгаа

1) байршил тогтоох бүтээгдэхүүний хувьд анхаарах зүйл: шилний доод хэсэгт байрлалтай нүх гаргах хэрэгтэй.
Гаднахаас хамаарч лонхны ёроолд байрлах үүр нь маш чухал бөгөөд илүү гүнзгий биш тэгш байдал юм

2) Лонхны хэлбэрээс хамаарч янз бүрийн лонхны төрлийг өөрчлөх, сэлбэг хэрэгслийг өөрчлөх, үнийн талаар хэлэлцэх шаардлагатай.
(дараах байдлаар солих: лонх тэжээх хашаа, лонх тэжээх од дугуй, дунд гарын самбар, лонхны суурь, шилний гарч ирэх од дугуй)

Шошго: эргэлдэгч шошго, наалдамхай шошгоны машин
