Бүтээгдэхүүний дэлгэрэнгүй танилцуулга
Цахилгаан хангамж: | 220V 50 / 60HZ 0.75KW | Объектын өндөр: | 30-200 мм |
---|---|---|---|
Объектын өргөн: | 20-200 мм | Шошгоны өндөр: | 15-180мм |
Шошгоны урт: | 25-300мм | Шошгоны нарийвчлал: | ± 1мм (объект ба шошгын алдааг оруулаагүй) |
Түлхүүр1: | Шошго түрхэгч | Түлхүүр2: | Аяга шошголох машин |
Түлхүүр3: | Хавтгай шошгоны машин | Нэр: | PLC Алдартай Японы MITSUBISHI брэндийн хавтгай гадаргуутай шошго түрхэгч нь объектыг илрүүлдэг ид шидийн нүдтэй |

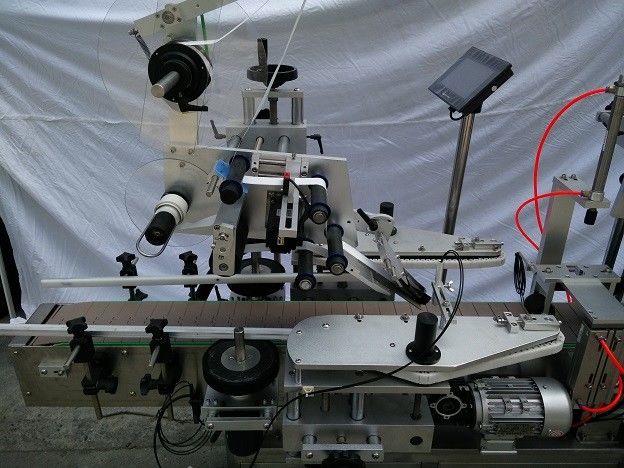

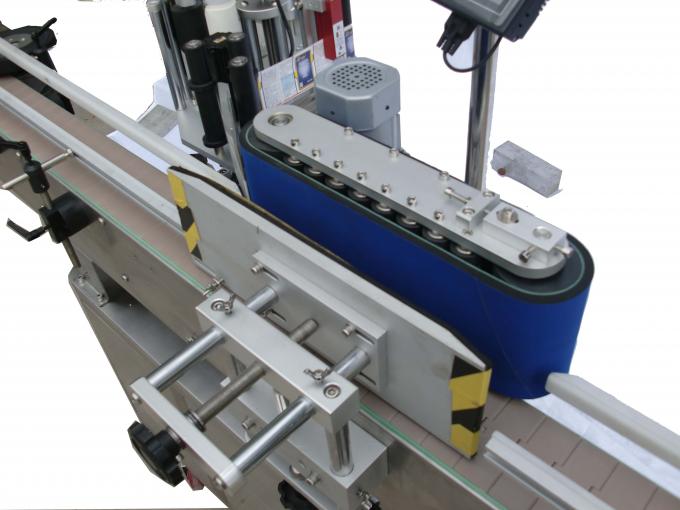

20-200мм өргөн хавтгай гадаргуугийн дээд ба арын шошготой шошго түрхэгч
Техникийн үзүүлэлтүүд
Нэр | 20-200мм өргөн хавтгай гадаргуугийн дээд ба арын шошготой шошго түрхэгч |
Шошгоны хурд | 20-200ш / мин |
Объектын өндөр | 30-200 мм |
Объектын зузаан | 20-120мм |
Шошгоны өндөр | 15-110мм |
Шошгын урт | 25-300мм |
Диаметр дотор шошгоны галзуу | 76мм |
Гаднах диаметр бүхий шошгоны галзуу | 300мм |
Шошгоны нарийвчлал | ± 1мм |
Цахилгаан хангамж | 220V 50 / 60HZ 0.75KW |
Хэвлэгчийн хийн хэрэглээ | 5кг / м2 (кодлох машин нэмбэл) |
Шошголох машины хэмжээ | 1600 (L) × 550 (W) × 1600 (H) мм |
Шошголох машины жин | 150кг |
Тохиргоо:
Үгүй | Хэсэг | брэнд | тоо хэмжээ |
1 | PLC | MITSUBISHI (Япон) | 1 |
2 | Үндсэн хөрвүүлэгч | DANFOSS (Дани) | 1 |
3 | ХМИ | WEINVIEW (Тайвань) | 1 |
4 | Servo шошго мотор | Дельта (Тайвань) | 1 |
5 | Servo шошготой моторт жолооч | Дельта (Тайвань) | 1 |
6 | Туузан дамжуулагч | HY (Тайвань) | 1 |
7 | Туузан дамжуулагч хөдөлгүүрийн хурдны хайрцаг | HY (Тайвань) | 1 |
8 | Мотор ярьсан | GPG (Тайвань) | 1 |
9 | Хөдөлгүүрийн хурдны хайрцгийг ярьсан | GPG (Тайвань) | 1 |
10 | объект илрүүлэх шидэт нүд | ОМРОН (Япон) | 1 |
11 | оптик шилэн | ОМРОН (Япон) | 1 |
12 | Шошгон дээр гарах нь шидэт нүдийг илрүүлдэг | LEUZE (Герман) | 1 |
үндсэн хүрээ хаяглах:
Энэхүү шошгоны машин нь дараахь байдлаар хамгийн чухал эд анги юм. Үзүүлэлтийн дагуу бид шошгын байрлалыг тохируулж болно.3 өндрийг тохируулах алхам
1. Өндөр тохируулагч гарын хүрдийг үндсэн хүрээг өргөх, доош буулгахаар тохируулна.
2. Ажлыг тохируулахдаа бүх нийтийн бэхэлгээний бариулыг суллаж, дуусах үед бэхэл.
3. Хавтангийн хальсыг ажлын хэсэгт 2-3мм болтол нь тохируулна.
4. Баруун / зүүн тохируулагч дугуйг тохируулж (зураг 3) үндсэн жаазыг ажлын хэсэгтэй тохируулан хөдөлгөнө.
5. Хүрээний үндсэн байрлалыг тохируулах замаар самбар дээрх хальсыг ажлын хэсгийн дагуу тохируулж болно.
Шошго: шошго наах машин, хавтгай шошго түрхэгч
