Бүтээгдэхүүний дэлгэрэнгүй танилцуулга
Машины хэмжээ: | 1600 (L) × 550 (W) × 1600 (H) мм | Объектын зузаан: | 20-120мм |
---|---|---|---|
Цахилгаан хангамж: | 220V 50 / 60HZ 0.75KW | Объектын өндөр: | 30-200 мм |
Объектын өргөн: | 20-200 мм | Шошгоны өндөр: | 15-180мм |
Шошгоны урт: | 25-300мм | Шошгоны нарийвчлал: | ± 1мм (объект ба шошгын алдааг оруулаагүй) |
Түлхүүр1: | Шошго түрхэгч | Түлхүүр2: | Аяга шошголох машин |
Түлхүүр3: | Хавтгай шошгоны машин |

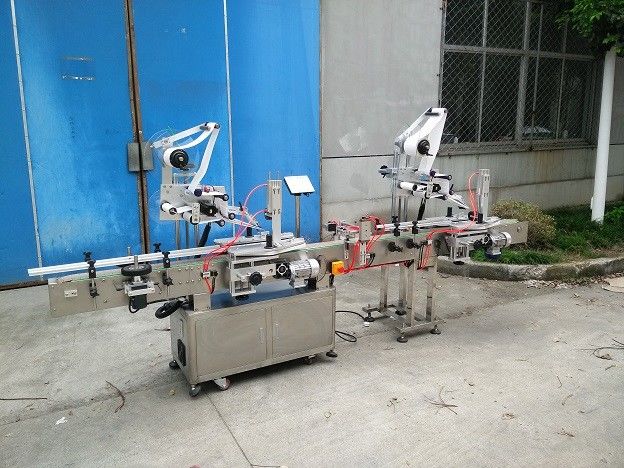

20-200мм өргөн хавтгай гадаргуугийн дээд ба арын шошготой шошго түрхэгч
Онцлог шинж чанарууд
1. Үндсэн биеийг SUS304 зэвэрдэггүй ган ба өндөр чанарын хөнгөн цагааны хайлшаар хийдэг.
2. Шошгоны толгойг Японоос импортолсон дэвшилтэт алхам мотороор удирддаг.
3. Бүх шидэт нүд бол Японд үйлдвэрлэсэн дэвшилтэт гэрэл илрүүлэгч юм.
4. PLC хяналтын систем нь хүний интерфейсээр тоноглогдсон бөгөөд үүнд 60 бүлэг санах ойн хэсэг багтсан болно.
5. Шошгоны байрлал ба өндрийг тохируулах боломжтой.
6. Тээврийн өндрийг үйлдвэрлэлийн шугамын өндрөөр тохируулж болно.
7. Туузан дамжуулагч ба үйлдвэрлэлийн шугамтай холбогдох боломжтой байх
8. Опционы хувьд ил тод шошгоны монитор.
Техникийн үзүүлэлтүүд
Нэр | 20-200мм өргөн хавтгай гадаргуугийн дээд ба арын шошготой шошго түрхэгч |
Шошгоны хурд | 20-200ш / мин |
Объектын өндөр | 30-200 мм |
Объектын зузаан | 20-120мм |
Шошгоны өндөр | 15-110мм |
Шошгын урт | 25-300мм |
Диаметр дотор шошгоны галзуу | 76мм |
Гаднах диаметр бүхий шошгоны галзуу | 300мм |
Шошгоны нарийвчлал | ± 1мм |
Цахилгаан хангамж | 220V 50 / 60HZ 0.75KW |
Хэвлэгчийн хийн хэрэглээ | 5кг / м2 (кодлох машин нэмбэл) |
Шошголох машины хэмжээ | 1600 (L) × 550 (W) × 1600 (H) мм |
Шошголох машины жин | 150кг |
Тохиргоо:
Үгүй | Хэсэг | брэнд | тоо хэмжээ |
1 | PLC | MITSUBISHI (Япон) | 1 |
2 | Үндсэн хөрвүүлэгч | DANFOSS (Дани) | 1 |
3 | ХМИ | WEINVIEW (Тайвань) | 1 |
4 | Servo шошго мотор | Дельта (Тайвань) | 1 |
5 | Servo шошготой моторт жолооч | Дельта (Тайвань) | 1 |
6 | Туузан дамжуулагч | HY (Тайвань) | 1 |
7 | Туузан дамжуулагч хөдөлгүүрийн хурдны хайрцаг | HY (Тайвань) | 1 |
8 | Мотор ярьсан | GPG (Тайвань) | 1 |
9 | Хөдөлгүүрийн хурдны хайрцгийг ярьсан | GPG (Тайвань) | 1 |
10 | объект илрүүлэх шидэт нүд | ОМРОН (Япон) | 1 |
11 | оптик шилэн | ОМРОН (Япон) | 1 |
12 | Шошгон дээр гарах нь шидэт нүдийг илрүүлдэг | LEUZE (Герман) | 1 |
дээд брэндийн лого
ТЕХНОЛОГИ:
Шошгоны машин нь дараахь байдлаар хамгийн чухал эд анги юм. Тодорхойлолтын дагуу бид шошгоны толгойг тохируулах эсвэл шошгоны машины талаархи үндсэн мэдлэгийг эзэмших боломжтой.
1. мэдрэгчтэй дэлгэц
2. шидэт нүдийг илрүүлэх
3. туузан чиглүүлэгч бөгж
4. цаасан шошгоны хавтан
5. самбарыг хуулж ав
Шошго: шошго наах машин, хавтгай шошго түрхэгч
