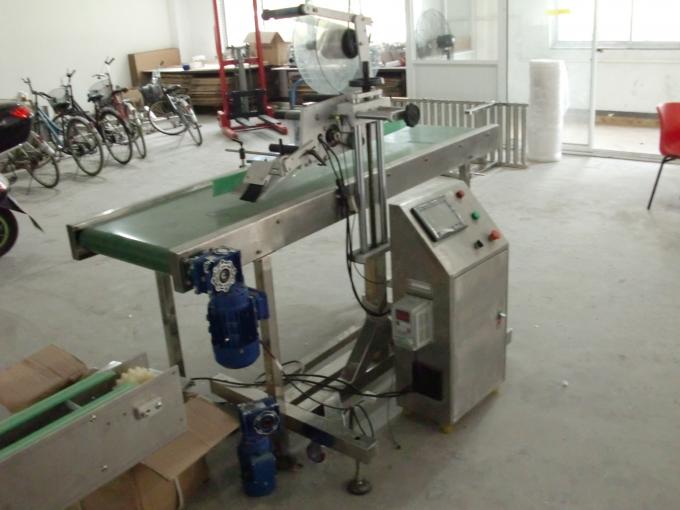

Ширээний дээд өөрөө наалддаг наалт, пейжинг хийх машинтай хавтгай гадаргуутай шошго түрхэгч

Бүтээгдэхүүний дэлгэрэнгүй танилцуулга

Бүтээгдэхүүний нэр:	Ширээний дээд өөрөө наалддаг наалт нь пейжинг машинаар тэжээх объект бүхий хавтгай гадаргуутай шошго түрхэгч	Гаралтын хурд:	20-200ш / мин
Өндөр шошго:	15-110мм	Шошгоны урт:	25-300мм
Шошгоны нарийвчлал:	± 0.8мм	Диаметр дотор шошгоны өнхрөх:	76мм
Гаднах диаметр бүхий шошгоны галзуу:	350мм

Онцлог шинж чанарууд

Үйл ажиллагаа	PLC хяналтын систем нь шошгоны машиныг ажиллуулахад хялбар болгодог
Материал	Шошголох машины үндсэн хэсэг нь SUS304 зэвэрдэггүй гангаар хийгдсэн
Тохиргоо	Манай шошгоны машинууд нь Япон, Герман, Америк, Солонгос эсвэл Тайванийн алдартай сэлбэг хэрэгслийг ашигладаг
Уян хатан байдал	Үйлчлүүлэгч принтер болон кодын машин нэмж сонгох боломжтой. converyer-тэй холбогдох боломжтой эсэхийг сонгож болно.

Техникийн үзүүлэлтүүд

Нэр	Ширээний дээд өөрөө наалддаг наалт Хавтгай гадаргуугийн шошгоны аппликейшн нь пейжинг машинаар тэжээх объектуудтай
Шошгоны хурд	20-200ш / мин
Объектын өндөр	30-200 мм
Объектын зузаан	20-120мм
Шошгоны өндөр	15-110мм
Шошгын урт	25-300мм
Диаметр дотор шошгоны галзуу	76мм
Гаднах диаметр бүхий шошгоны галзуу	300мм
Шошгоны нарийвчлал	± 1мм
Цахилгаан хангамж	220V 50 / 60HZ 0.75KW
Хэвлэгчийн хийн хэрэглээ	5кг / м2 (кодлох машин нэмбэл)
Шошголох машины хэмжээ	1600 (L) × 550 (W) × 1600 (H) мм
Шошголох машины жин	150кг

ашиглалтын гарын авлага

1. Шошгоны гол фреймийн өндрийг тохируулах

• Өндөр тохируулах: тохируулагч бариулыг цагийн зүүний дагуу эргүүлж, гол фрэймийг өргөх, цагийн зүүний эсрэг доош.
• Тохируулахаас өмнө нуруун дээрх бэхэлгээний самарыг суллаж, тохируулсны дараа бэхэлнэ.
• Туузан дамжуулагч тууз эсвэл ажлын хэсэг илрүүлэгч бэхэлгээтэй холбоо барих эсэхийг анхаарна уу
• Дугуйны механизмыг тохируулах (сонголт)
• Байршлыг бэхлэх хавчаарыг урд хальслах самбар дээр аль болох ойрхон тохируулна уу, гарч ирэх шошгонд нөлөөлөхгүй.
• Агаарын хангамжийг унтраа. Цилиндрийг татаж, бэхэлгээний дугуй ба цилиндрийг түлхэх хүрдний хооронд хавчуулагдах зүйлийг тавиад бага зэрэг чангалаад дараа нь за.

Кейс:

Үйлчлүүлэгчийн шаардлага:

Хавтгай ширээний урт: 500-1000мм

Хавтгай ширээний өргөн: 250-550мм

Шошгоны урт: 130мм

Шошгоны өргөн: 160мм

Шошгоны нарийвчлал: ± 0.5мм

Гаралтын хурд: 900 шошго / цаг

Гаралтын тавиур

Шошго: хавтгай шошго түрхэгч, хайрцаг шошгоны машин
